ZA-1633 - Ensaio de Líquido Penetrante

  •

Sistema para ensaio por líquido penetrante fluorescente

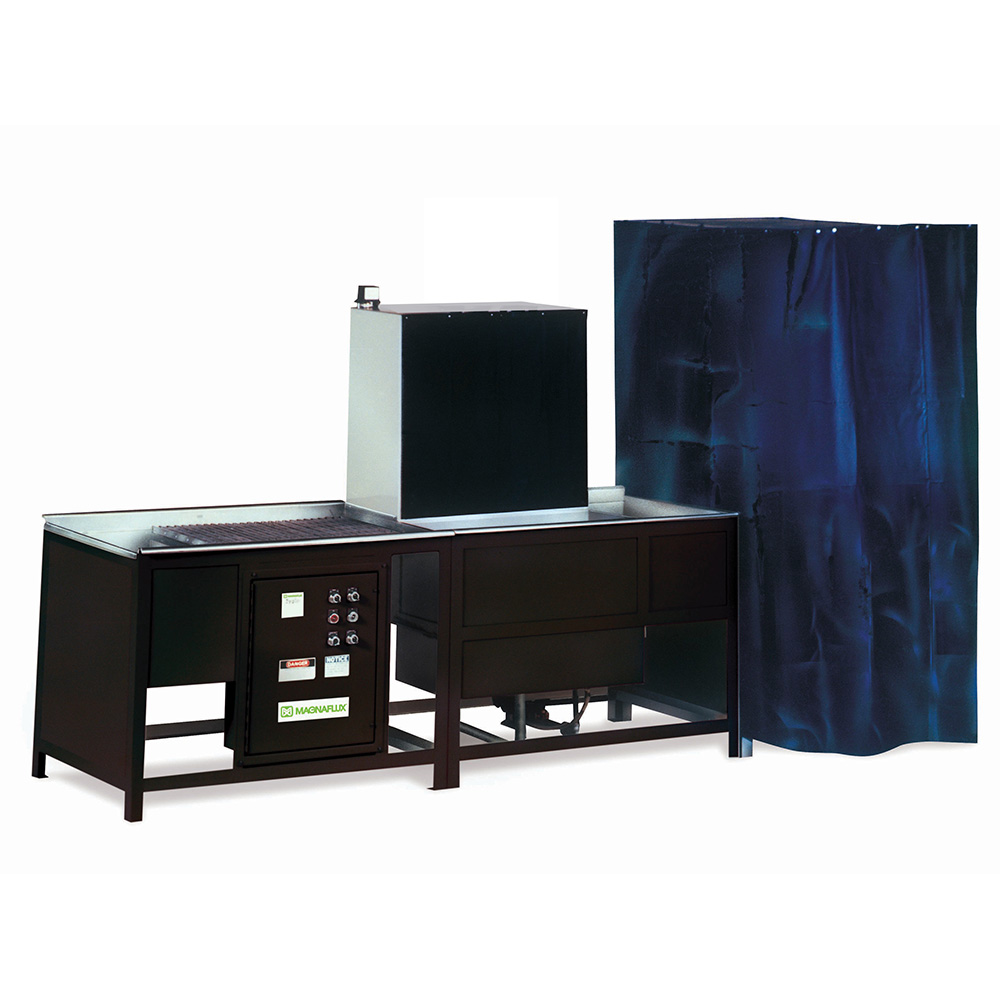

O ZA-1633 é um sistema independente para inspeção por líquido penetrante fluorescente para inspeções de peças pequenas e médias com volume moderado de produtividade, incluindo fixadores aeroespaciais, peças automotivas e inspeção de implantes cirúrgicos.

Três configurações diferentes do sistema estão disponíveis:

  • ZA-1633 para ensaio de líquido penetrante lavável a água pelo método A com seis estações;
  • ZA-1633 para o método B pós-emulsificável, hidrofílico com oito estações;
  • ZA-1633 para o método D pós-emulsificável, hidrofílico com nove estações.

Benefícios

  • Tanques de aço inoxidável 304 (16 gauge)

  • Estrutura de aço soldado durável

  • Controle do secador calibrado digitalmente

  • Lâmpada UV EV6000

  • Cabine de inspeção autônoma

  • Luz visível na cobertura de inspeção

  • Ventilador na cobertura de inspeção

Método A – lavável a água

Dimensões

335,3 x 86,4 x 91,4 cm



Estações

  1. Penetrante

  2. Dreno

  3. Enxágue

  4. Secador

  5. Revelador

  6. Inspeção

Método B – pós-emulsificável, lipofílico

Dimensões

419,1 x 86,4 x 91,4 cm



Estações

  1. Penetrante
  2. Dreno nº 1
  3. Emulsificante
  4. Enxágue
  5. Dreno nº 2
  6. Secador
  7. Revelador
  8. Inspeção

Método D – pós-emulsificável, hidrofílico

Dimensões

462,3 x 86,4 x 91,4 cm



Estações

  1. Penetrante
  2. Dreno nº 1
  3. Pré-enxágue
  4. Dreno nº 2
  5. Removedor
  6. Enxágue final
  7. Secador
  8. Revelador
  9. Inspeção

Especificações

Requisitos elétricos: 230 V ou 460 V, 60 Hz, monofásico

Tamanho do tanque: 40,1 x 83,8 x 37,6 cm

Capacidade do tanque: 27 gal/102 l

Secador: Controle de temperatura calibrado digitalmente

Lâmpada UV: luz ultravioleta de LED portátil
